完成のイメージ
写真のリールはプロトタイプです。
写真のリールはプロトタイプです。

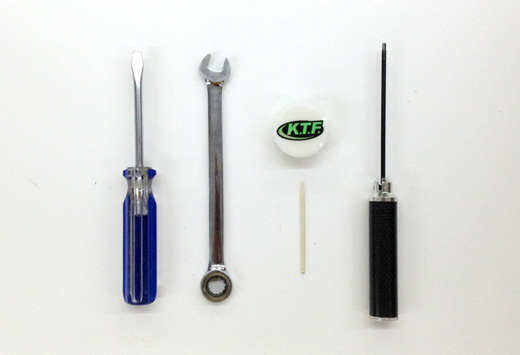

適切なサイズのものをご用意ください。
10mmのものをご用意ください。
K.T.F.ハイパーレンジバリアがおすすめ！
あると便利！
先ずはハンドル、スタードラグ、各ワッシャー関係を外します。
装着されている部品とその順序はしっかり把握しておきましょう。
画像左からベアリングワッシャー、クリックホルダー、スプリングワッシャー×2、
ワッシャー0.5、スタードラグの順番です。

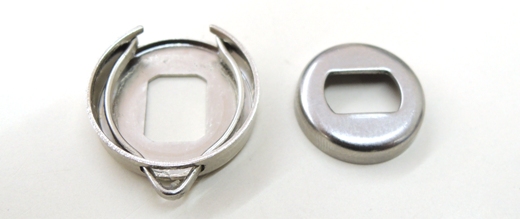

下記画像の純正パーツは換装で使用しません。
左はスタードラグ稼働時のクリック音を発するパーツで、
軽量化のためにクリック音はあえて排除しています。
パーツの排除とドラグスカート内の加工も不要となるので一石二鳥です！。
ワッシャーを組み入れる前に

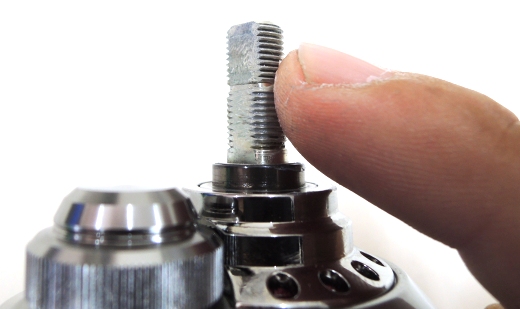

メインギヤシャフトにグリスを薄くまんべんなく塗布します。
グリスは「ハイパーレンジバリア」がおすすめ！

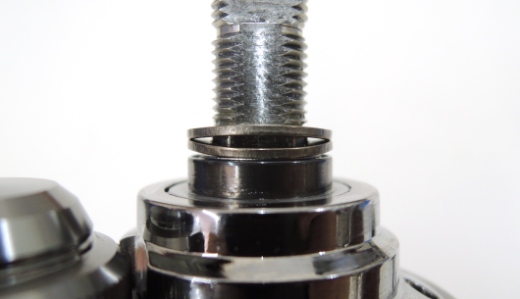

ワッシャーを入れる順番

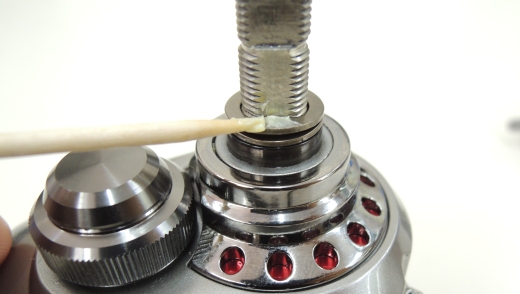

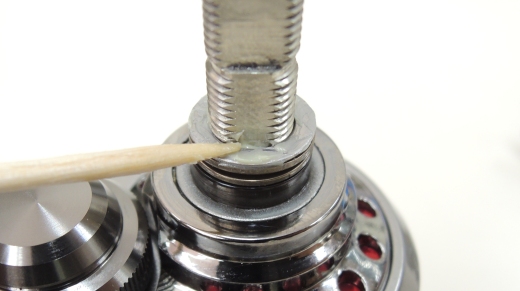

スプリングワッシャーに楊枝などを利用してハイパーレンジバリアを塗布します。
更にワッシャー0.5を乗せて再びハイパーレンジバリアを塗布します。
準備完了です。

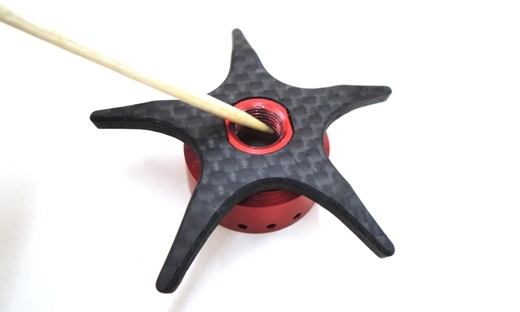

スタードラグのタップ部にもハイパーレンジバリアを塗布します。

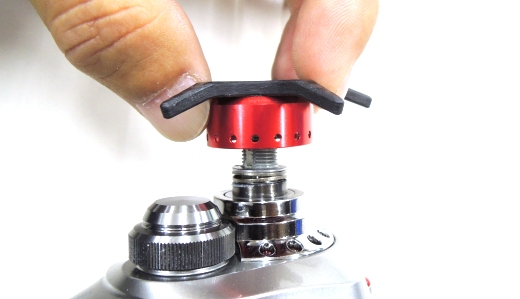

ネジ山に対して斜めにねじ込まない様に注意しながら装着します。

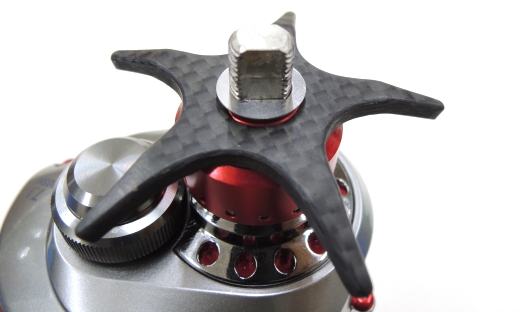

付属のハンドルワッシャーを乗せてからハンドルを装着します。

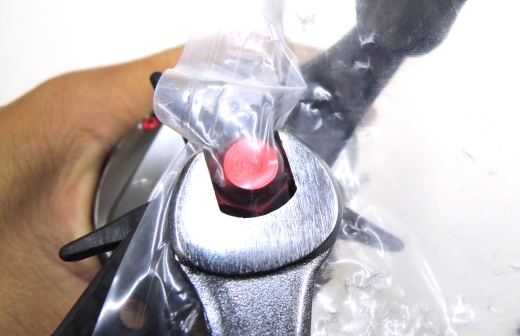

ハンドルを装着しハンドルナットで固定します。
※写真のようにダイワリールにIXAカーボンハンドルを換装する場合は
IXAハンドルファスナーが必要です。
/
#
